手搖吊葫蘆也就是我們常用的HSH系列的手扳葫蘆，它的工作原理同樣分為制動和傳動兩部分，和手拉葫蘆制動原理相比，其棘輪是可以換向的來適用于撥塊兩個檔位的上升下降操作時的剎車，作為手動起重機械，了解原理前我們也需要熟悉各個零部件。

它擁有四個支撐桿受力來固定連接左右墻板，左墻板為制動系統右墻板是傳統裝置，整個工作原理可以簡單概要為：換向棘輪制動螺母實現聯動，然后制動器座和長軸、片齒輪和花鍵齒輪、短軸、起重鏈輪形成聯動，為了方便理解，傳動系統手拉和手扳都是一樣的，主要區別就是在于制動上。

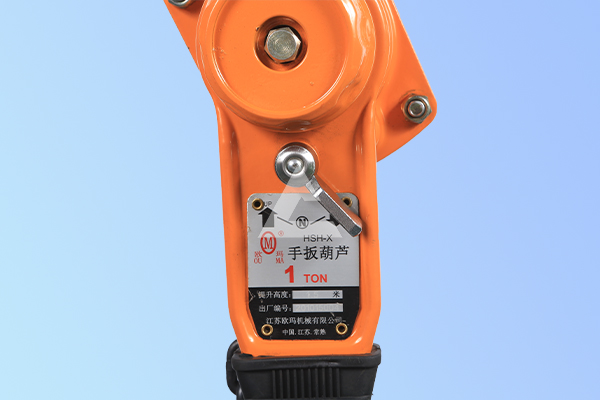

換擋撥塊位于手柄上有三個檔位，分別是上、下和空檔，具體可見手扳葫蘆操作方法。

以下辰力根據每個檔位不同來介紹它們的具體工作原理：

1.上檔：撥塊位于此位置，扳動手柄時換向棘爪卡在了換向齒輪槽里，順時針扳動會帶動棘輪轉動，制動螺母會壓緊摩擦片、棘輪、制動器座一起轉，這和手拉葫蘆上升原理一樣。

2.下檔：這時扳動手柄換向棘爪會反方向也就是逆時針轉動，制動螺母松開會導致棘輪、器座等也松開制動就會失效，就可以實現下降的操作，當我們不再扳動手柄時重物受重力影響會正轉這時剎車就會有生效。

3.空檔：該檔位一般是空載時使用可以實現手動快速拉動起重鏈條到需要的位置，當然在我們進行吊裝作業時上下檔位切換經過空檔制動是生效的，具體參考操作使用方法。
