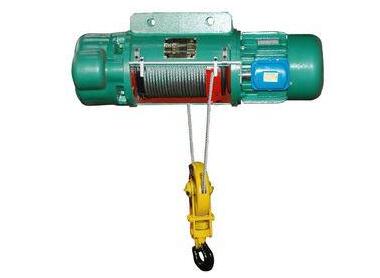

電葫蘆是一種起重設備，安裝在天車、龍門吊之上，電動葫蘆具有體積小，自重輕，操作簡單，使用方便等特點，因此被廣泛應用于工廠，倉儲，碼頭等場所。

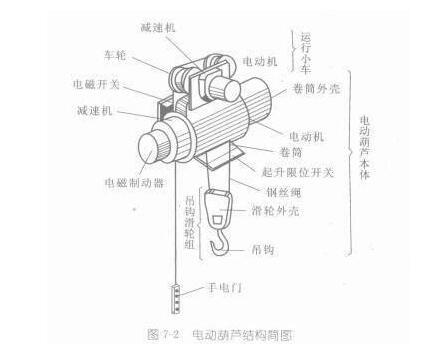

基本結構：如圖所示，電動葫蘆主要由兩個機構和一個系統組成。

今天主要來講一下控制系統，如何用一個固態繼電器實現電機正反轉.

電葫蘆使用一個或者多個電機配合減速機制動機構作為直接驅動機構;

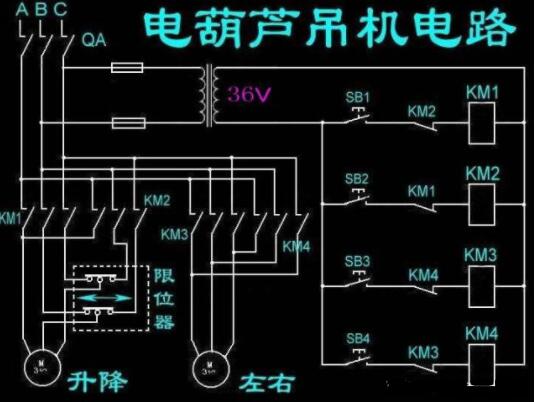

對于每一個方向上的控制,傳統電葫蘆使用兩個接觸器直接控制正反轉,即前后或者左右或者上下方向;

對于電葫蘆控制來說,***重要的莫過于接觸器和電機了。

傳統電葫蘆***容易損壞的也就是接觸器,因?yàn)楹芏喙S使用電葫蘆的頻率很高,而且經常過載,導致接觸器觸點粘連等問題.

一般情況下電葫蘆使用的環境較為惡劣,現有的接觸器因?yàn)闄C(jī)械特性的因素,很容易出現觸點接觸不好，甚至無法吸合,極端的情況下有可能會燒毀電機;

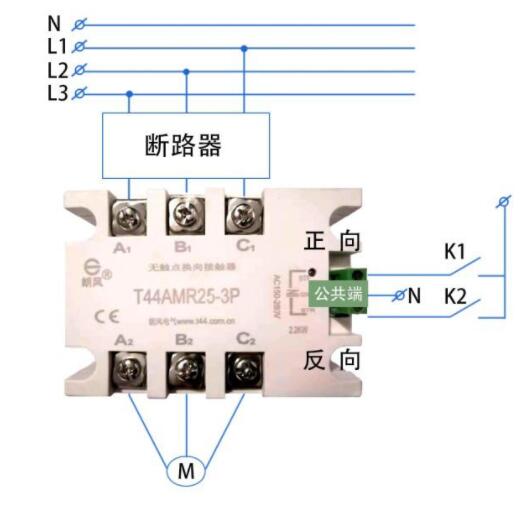

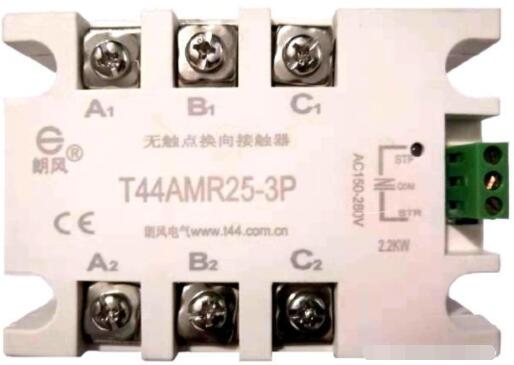

針對這一情況,目前很多高端電動葫蘆采用了無觸點換向接觸器，電路圖如下。

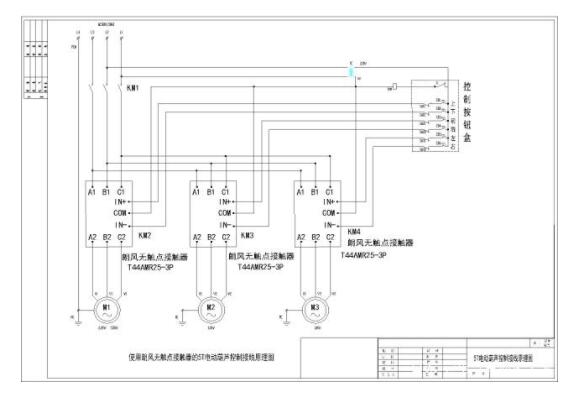

（使用朗風無觸點接觸器的5T電動葫蘆控制接線原理圖）

相比傳統接觸器,它有以下幾個優點;

1 使用壽命長

普通電磁式接觸器的電氣壽命在10萬次左右;

而無觸點換向接觸器的使用壽命為1010萬次;

2 保護措施全面;

相比較普通電磁式接觸器,無觸點換向接觸器具有電源缺相保護和過零電機保護的功能,***大程度的保護電機.

3 控制方式更加***;

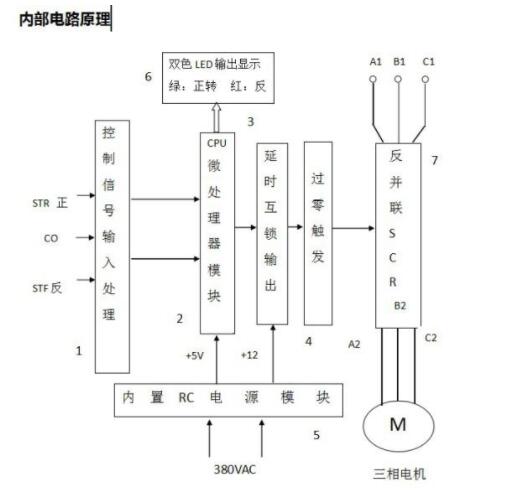

普通電磁式接觸器需要使用兩個接觸器通過接線換向并且進行互鎖,一旦互鎖失敗則有嚴重的短路風險;使用機械觸點進行導通容易燒毀觸點.無觸點換向接觸器為內置程序互鎖，以SCR為導通，所以沒有以上的問題。

4 過零啟動，對電機和設備有保護

常規接觸器導通均為直接導通，對電機的沖擊大，容易造成電機的損壞。且瞬間啟動時，繞線型異步電機一般在轉子回路中串有啟動電阻，這時轉子回路中的大部分損耗都在電機外部，電動機啟動時電流是正常的6倍，發熱量遠遠高于穩態下的電機發熱量，極易造成電機發熱損壞。

無觸點換向接觸器，采用過零導通，每次啟動時的瞬間電壓0，在5MS內上升至380V，降低了由于瞬間啟動造成的電機發熱，減少了對電機的沖擊，可極大延長電機的使用壽命。

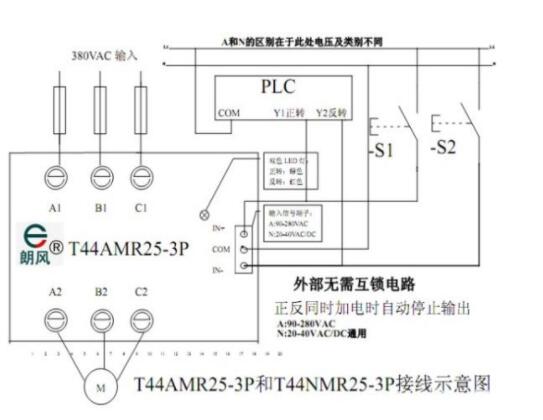

（使用按鈕或者PLC控制都可以,且不需要互鎖）

因?yàn)闆](méi)有觸點,所以它防塵，防爆，防震，防潮的性能都很優異,在上圖如此惡劣的工況下,它仍然可以穩定運行.
