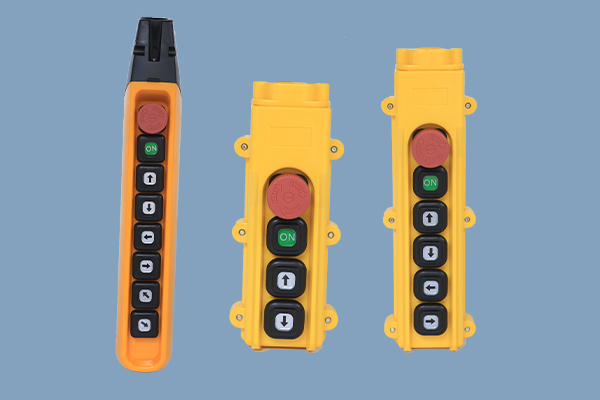

固定式和環鏈電動葫蘆運行式的遙控器接線可按照相關說明進行，可以從顏色上區分線路接法。辰力對各種不同類型的接線通過表格的形式做以下說明，方便需要的人員能準確有效安裝好遙控器。
遙控器安裝接線
| 遙控器安裝接線 | ||||
| 航空插頭： | 遙控器： | |||
| 紅 | 1 | 電源1 | 1 | |
| 黃 | 2 | 電源2 | 2 | |
| 黑 | 3 | 4 | 5 | |
| 白 | 4 | 7 | 7 | |
| 藍 | 5 | 8 | 8 | |
| 9 | 橙 | 5 | 10 | |
| 10 | 綠 | 6 | 9 | |
遙控器接端子排運行
| 遙控器接端子排運行 | |
| 黑色 | 1 |
| 棕色 | 2 |
| 橙色 | 5/6 |
| 藍色 | 7 |
| 紫色 | 8 |
| 黃色 | 9 |
| 綠色 | 10 |
固定式環鏈電動葫蘆接遙控器
| 固定接遙控器說明 | ||||
| 電源 36V | 變壓器藍色（和手柄線接一起的） | 黑 | ||
| 電源 0V | 變壓器藍色（和紫色線接一起的） | 棕 | ||
| 接線公共端 | 變壓器藍色（和手柄線接一起的） | 橙 | ||
| 控制上 | 接限位器右側線下端（面對葫蘆） | 黃 | ||
| 控制下 | 接限位器做側線下端（面對葫蘆） | 綠 | ||
注：380V接接觸器L1 L3
運行式環鏈電動葫蘆接遙控器
| 運行接遙控器說明 | |
| 電源線 | 380V端子1、3 |
| 控制公共端 | 接5/6 |
| 跑車左 | 7（黃） |
| 跑車右 | 8（綠） |
| 葫蘆上 | 9（白） |
| 葫蘆下 | 10（黑） |
| 大車右 | 11（藍） |
| 大車左 | 12（紫） |
注：36V接端子4、5/6
具備一定技術知識的人員通過上述可以知悉不同類型遙控接線方法，電動葫蘆線路工作原理可以幫助維修人員在出現故障時較快的找到原因。電動葫蘆遙控器有很多不同類型，按鈕功能有的多有的少，包括緊急停止按鈕的配置，在接線的時候注意區分。
接線方法可供參考，我們購買新的起重電動葫蘆后一般不會涉及太多接線上的問題，常規安裝都能投入使用，大部分線路接法是在有維修或改裝等必要時參考的方式，了解線路鏈接原理，出廠的葫蘆遙控部分大多都是廠家處理好的，可直接用。
